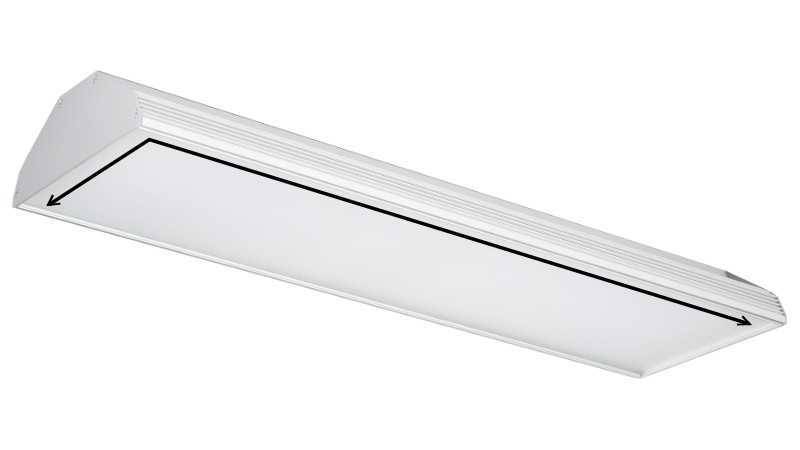

PANTHER

Svítidlo, určené pro osvětlení interiérových prostorů. Výborné chlazení zajišťuje efektivní odvod tepla. Lze přisadit pomocí třmenu, zavěsit na lankový závěs, nebo zavěsit na lano. Věrné barevné podání > 80, nebo i > 90. Životnost svítidla až 100 000 hod.

Systémová účinnost: až 161 lm/W

Záruční doba: až 60 měsíců

Kategorie:

Interiérová svítidla

Svítidlo je vhodné pro:

Skladové prostory Nízké haly Multifunkční sportovní haly Tělocvičny Obchodní prostory Chodbové prostory a koridory Osvětlení kostelů a památek

Použitý napáječ:

Použité led:

TECHNICKÁ CHARAKTERISTIKA

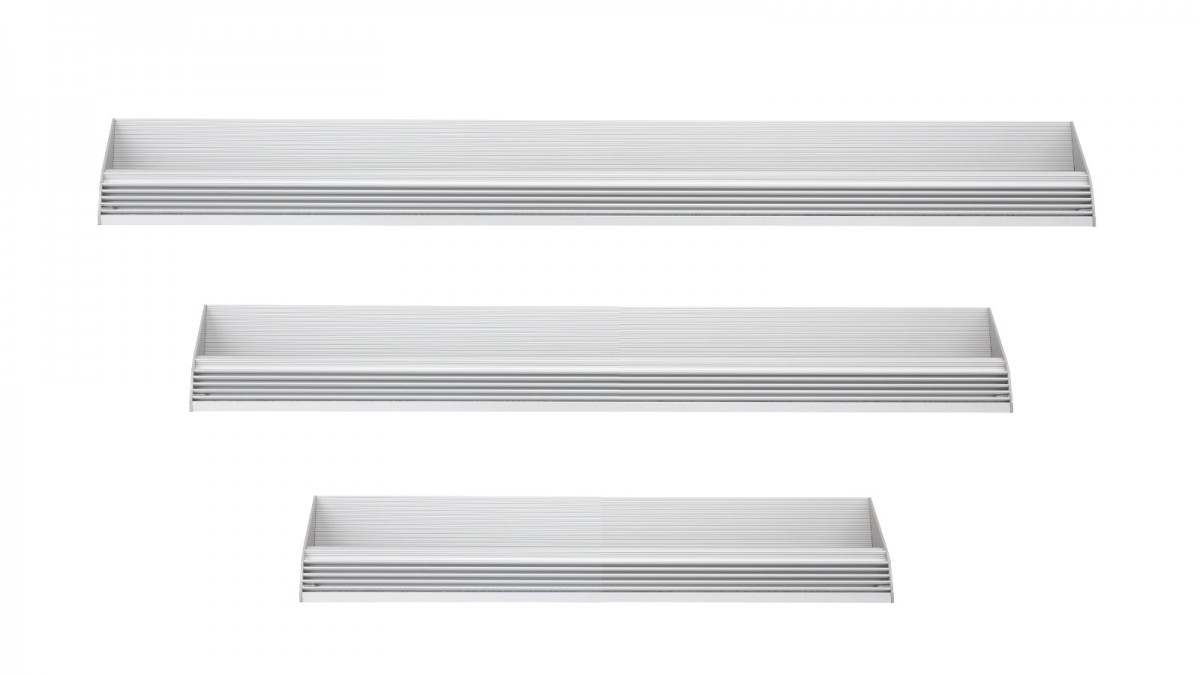

Materiál tělesa:	hliníkový profil, ocelový plech
Světelný zdroj:	LED
Napájecí napětí:	230 V AC/DC
Třída ochrany:	I
Krytí elektrické části:	IP40
Krytí optické části:	IP40
Způsob připojení:	bezšroubovou svorkovnicí nebo konektorem Gesis (na objednávku)
Možnost regulace:	DALI
Možnost nouzového provozu:	ano (pouze připojením na CBS a napětí DC)

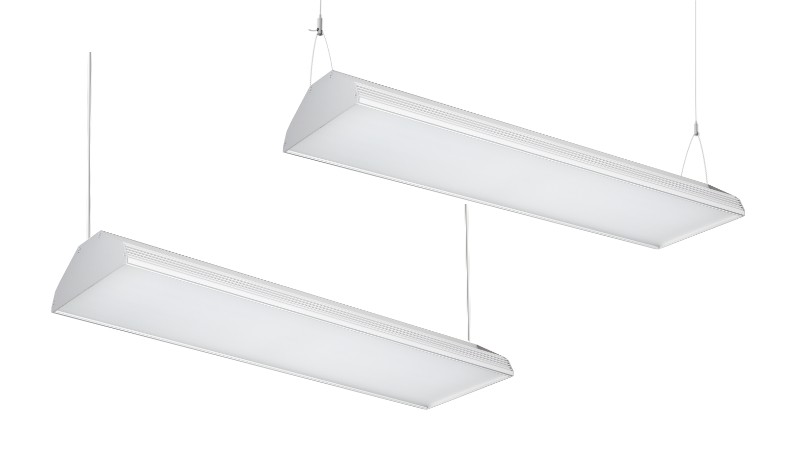

Způsob montáže:	zavěšením, přisazením

SVĚTELNÁ CHARAKTERISTIKA

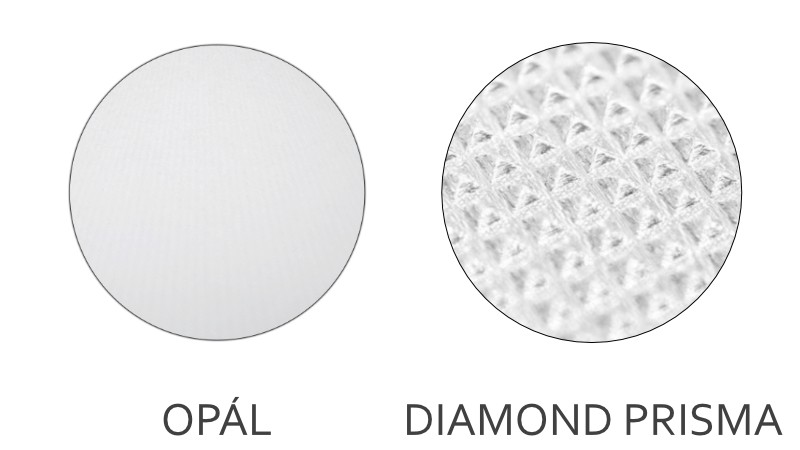

Difuzor:	opalizovaný mikropyramid
Distribuce světla:	přímá
Index barevného podání:	> 80, > 90
Teplota chromatičnosti:	3 000 K, 4 000 K nebo 5 000 K

VARIANTY

Označení svítidla	Světelný tok LED	Příkon svítidla	Měrný výkon	Životnost L80B50¹	Hmotnost netto	Max. počet na jistič B13	Max. počet na jistič C16
PANTHER ... 9k0 840	9 043 lm	56 W	161 lm/W	> 80 000 hod.	2,1 kg	18 ks	30 ks
PANTHER ... 9k9 840	9 850 lm	62 W	159 lm/W	> 80 000 hod.	2,1 kg	18 ks	30 ks
PANTHER ... 10k7 840	10 656 lm	68 W	157 lm/W	> 80 000 hod.	2,1 kg	18 ks	30 ks
PANTHER ... 11k5 840	11 462 lm	74 W	155 lm/W	> 80 000 hod.	2,1 kg	18 ks	30 ks
PANTHER ... 12k4 840	12 384 lm	80 W	155 lm/W	> 80 000 hod.	2,1 kg	18 ks	30 ks
PANTHER ... 13k2 840	13 162 lm	86 W	153 lm/W	> 70 000 hod.	2,1 kg	13 ks	22 ks
PANTHER ... 13k9 840	13 910 lm	92 W	151 lm/W	> 70 000 hod.	2,1 kg	13 ks	22 ks
PANTHER ... 14k7 840	14 659 lm	98 W	149 lm/W	> 70 000 hod.	2,1 kg	13 ks	22 ks
PANTHER ... 15k5 840	15 494 lm	105 W	148 lm/W	> 70 000 hod.	2,1 kg	13 ks	22 ks
PANTHER ... 16k2 840	16 214 lm	111 W	147 lm/W	> 70 000 hod.	2,1 kg	13 ks	22 ks
PANTHER ... 16k9 840	16 906 lm	117 W	145 lm/W	> 70 000 hod.	2,1 kg	13 ks	22 ks
PANTHER ... PW 19k7 840	19 742 lm	129 W	153 lm/W	> 80 000 hod.	2,6 kg	10 ks	17 ks
PANTHER ... PW 20k9 840	20 866 lm	138 W	151 lm/W	> 80 000 hod.	2,6 kg	10 ks	17 ks
PANTHER ... PW 22k0 840	21 989 lm	148 W	149 lm/W	> 80 000 hod.	2,6 kg	10 ks	17 ks
PANTHER ... PW 23k2 840	23 242 lm	157 W	148 lm/W	> 80 000 hod.	2,6 kg	10 ks	17 ks
PANTHER ... PW 24k3 840	24 322 lm	166 W	147 lm/W	> 75 000 hod.	2,6 kg	10 ks	17 ks

¹ kalkulováno pro teplotu okolí 30 °C (při zvýšené teplotě lze očekávat větší degradaci světelného toku a sníženou životnost).

PANTHER

bez značení - základní varianta pro zavěšení na lankový závěs, C - varianta pro přisazení pomocí třmenu, S - varianta pro zavěšení na lano
bez značení - základní varianta s délkou 580 mm, PW - výkonnější varianta s délkou 860 mm
výkon světelného zdroje v lm
barevné podání: 8 (Ra > 80) nebo 9 (Ra > 90) a teplota chromatičnosti: 30 (3 000 K), 40 (4 000 K) nebo 50 (5 000 K)

Příklad: PANTHER C PW 19k7 840

Fotometrie

Rozměry

Energetický štítek

Realizace

Kostel sv. Jiljí v Pavlovicích u Přerova Vkusné a nenásilné osvětlení kostela sv. Jiljí na profesionální úrovni. Možnost volby scénických režimů pomocí bezdrátové regulace. Zobrazit
