LYNX 2

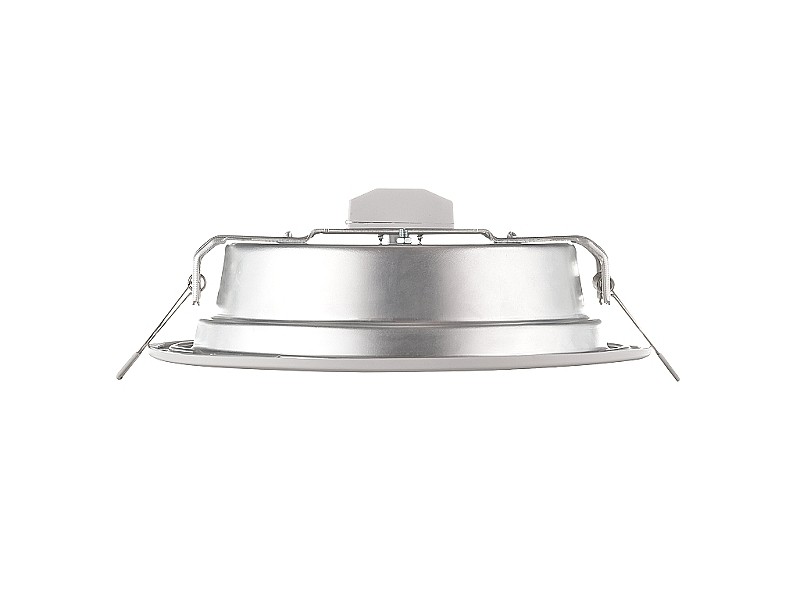

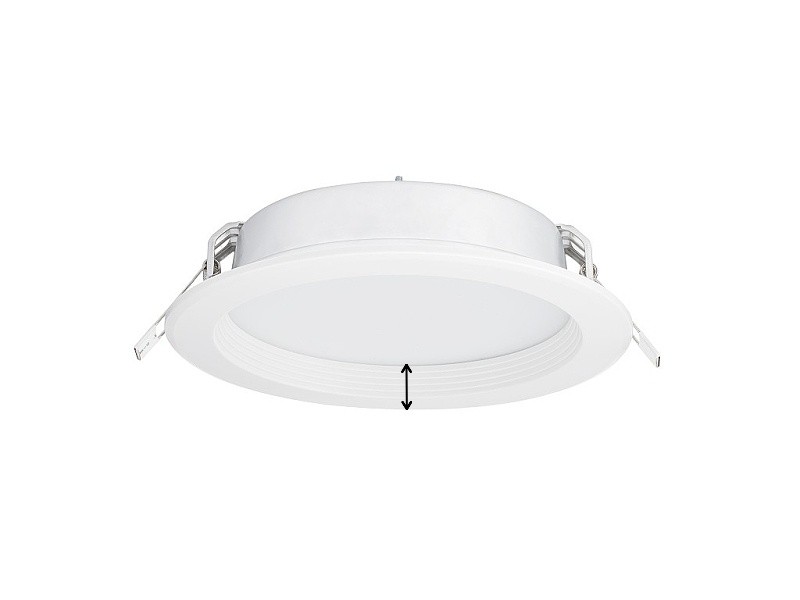

Svítidlo z lisovaného hliníkového plechu s nízkou montážní výškou a velmi dobrým teplotním managementem. Index barevného podání > 80 nebo pro prostory vyšším nárokem na Ra > 90, s příjemnou teplotou chromatičnosti (3 000 K, 4 000 K nebo 5 000 K). Na výběr jsou průměry 190 a 235 mm s opálovým difuzorem (nebo lehce opalizovanou mikroprismou). Ve svítidle je použit plošný spoj s SMD čipy LED.

Systémová účinnost: až 160 lm/W

Záruční doba: až 72 měsíců


Kategorie: Svítidlo je vhodné pro:
Použitý napáječ:

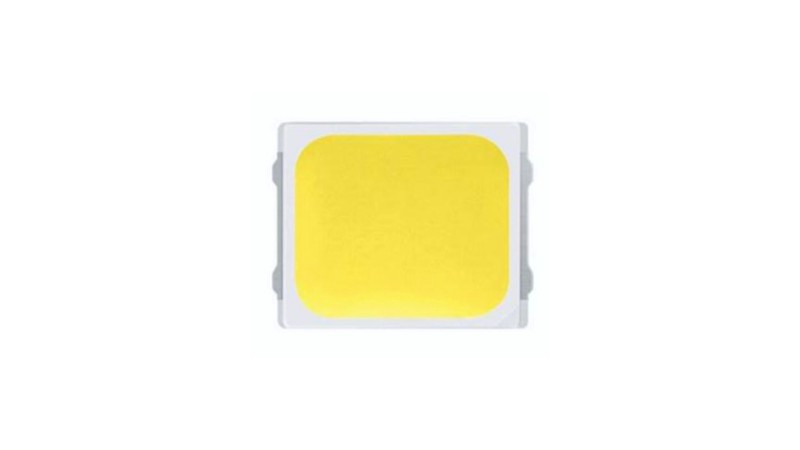

Použité led:
AC/DC 230 V
LED
IP40/20
Montáž do podhledu
Třída ochrany II
Pro teplotu okolí od +5 do +35 °C
Svítidlo v souladu s ČSN EN normami
V souladu se směrnicí 2011/65/EU

TECHNICKÁ CHARAKTERISTIKA

Materiál tělesa: hliníkový výlisek
Světelný zdroj: LED
Napájecí napětí: 230 V AC/DC
Třída ochrany: II
Krytí elektrické části: IP20
Krytí optické části: IP40
Způsob připojení: svorky napáječe
Možnost regulace: DALI
Možnost nouzového provozu: ano (na objednávku)
Způsob montáže: vestavením do podhledu

SVĚTELNÁ CHARAKTERISTIKA

Difuzor: mikroprizmatický (bez značení) nebo opálový difuzor (O)
Distribuce světla: přímá
Index barevného podání: > 80
Teplota chromatičnosti: 3 000 K, 4 000 K nebo 5 000 K

VARIANTY

Označení
svítidla
Světelný tok
LED
Příkon
svítidla
Měrný
výkon1
Životnost
L80B502
Hmotnost
netto
Max. počet na
jistič B10
Max. počet na
jistič B13
LYNX 2 190 ... 0k7 840 ... 743 lm 5 W 161 lm/W > 60 000 hod. 0,5 kg 31 ks 40 ks
LYNX 2 190 ... 1k0 840 ... 1 035 lm 7 W 159 lm/W > 60 000 hod. 0,5 kg 31 ks 40 ks
LYNX 2 190 ... 1k3 840 ... 1 328 lm 8 W 158 lm/W > 60 000 hod. 0,3 kg 31 ks 40 ks
LYNX 2 190 ... 1k6 840 ... 1 613 lm 10 W 155 lm/W > 60 000 hod. 0,5 kg 31 ks 40 ks
LYNX 2 190 ... 1k9 840 ... 1 898 lm 12 W 154 lm/W > 60 000 hod. 0,5 kg 31 ks 40 ks
LYNX 2 190 ... 2k2 840 ... 2 175 lm 14 W 151 lm/W > 60 000 hod. 0,5 kg 31 ks 40 ks
LYNX 2 190 ... 2k5 840 ... 2 453 lm 16 W 150 lm/W > 60 000 hod. 0,5 kg 31 ks 40 ks
LYNX 2 190 ... 2k7 840 ... 2 715 lm 18 W 147 lm/W > 60 000 hod. 0,5 kg 31 ks 40 ks
LYNX 2 235 ... 1k5 840 ... 1 488 lm 9 W 161 lm/W > 60 000 hod. 0,5 kg 31 ks 40 ks
LYNX 2 235 ... 2k1 840 ... 2 064 lm 13 W 158 lm/W > 60 000 hod. 0,5 kg 31 ks 40 ks
LYNX 2 235 ... 2k4 840 ... 2 352 lm 15 W 158 lm/W > 60 000 hod. 0,5 kg 31 ks 40 ks
LYNX 2 235 ... 2k6 840 ... 2 640 lm 17 W 156 lm/W > 60 000 hod. 0,5 kg 31 ks 40 ks
LYNX 2 235 ... 2k9 840 ... 2 928 lm 19 W 154 lm/W > 60 000 hod. 0,5 kg 31 ks 40 ks
LYNX 2 235 ... 3k2 840 ... 3 204 lm 21 W 153 lm/W > 60 000 hod. 0,5 kg 31 ks 40 ks
LYNX 2 235 ... 3k5 840 ... 3 480 lm 23 W 151 lm/W > 60 000 hod. 0,5 kg 31 ks 40 ks

1 měrný výkon světelného zdroje včetně ztrát na napáječi.

2 kalkulováno pro teplotu okolí 30 °C (při zvýšené teplotě lze očekávat větší degradaci světelného toku a sníženou životnost).



LYNX 2
LYNX 2
  • průměr tělesa: 190 nebo 235 mm
  • typ optického systému: bez značení (mikroprizmatický difuzor) nebo O (opálový difuzor)
  • výkon světelného zdroje v lm
  • barevné podání: 8 (Ra > 80) a teplota chromatičnosti: 30 (3 000 K), 40 (4 000 K) nebo 50 (5 000 K)
  • regulace: bez značení - bez možnosti regulace; DALI - možnost stmívat pomocí DALI protokolu

Příklad: LYNX 2 190 O 1k6 840

Fotometrie

Rozměry

LYNX 2

Energetický štítek

LYNX 2

Příslušenství

Silikonové těsnění LYNX 2

Silikonové těsnění LYNX 2

Kód produktu: LNXST

Silikonové těsnění pro svítidlo LYNX 2, které zajišťuje krytí IP 44. Těsnění je instalováno již ve výrobě.
