SERVAL

SERVAL Český výrobek

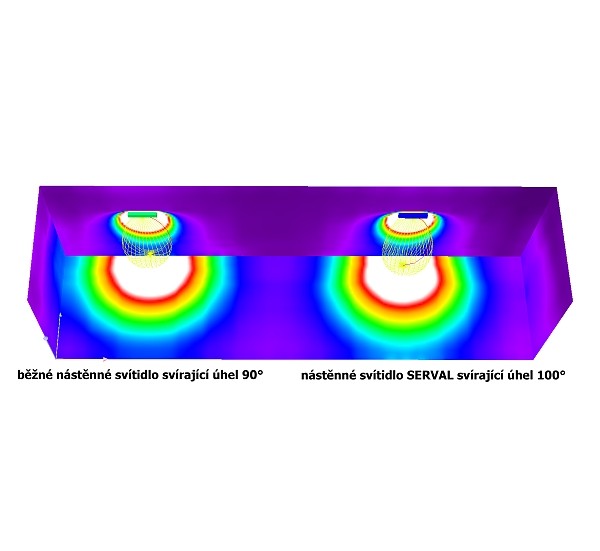

Elegantní liniové interiérové svítidlo ze dvou eloxovaných hliníkových profilů. Jeden slouží k přichycení na zeď a je v něm umístěn napáječ. Což usnadní případný servis svítidla. Svítidlo svírá se zdí úhel 100° pro lepší distribuci světla na podlahu a menší osvětlení stěny. Primární využití najde v chodbách, ale i na zdech pro dodatečné nasvětlení prostoru. Lze integrovat pohybové čidlo. Popřípadě provozovat svítidlo i pro funkci koridor.  Stejně tak je možné vyrobit svítidlo i ve verzi s přímým a nepřímým vyzařováním světla.

Systémová účinnost: až 160 lm/W

Záruční doba: až 60 měsíců


Kategorie: Svítidlo je vhodné pro:
Použitý napáječ:
Použité led:
AC/DC 230 V
LED
IP20
Přisazené na zeď
Pro teplotu okolí od +5 do +35 °C
Svítidlo v souladu s ČSN EN normami
V souladu se směrnicí 2011/65/EU

TECHNICKÁ CHARAKTERISTIKA

Materiál tělesa: eloxovaný hliník
Světelný zdroj LED
Napájecí napětí: AC 230 V / 50 Hz, DC 230 V
Třída ochrany: I
Krytí elektrické části: IP20
Krytí optické části: IP40
Způsob připojení: bezšroubová svorkovnice BJB
Možnost regulace: DALI
Možnost nouzového provozu: ano, na objednávku pro délku 90 cm
Způsob montáže: přisazením

SVĚTELNÁ CHARAKTERISTIKA

Difuzor: opalizovaný mikropyramid

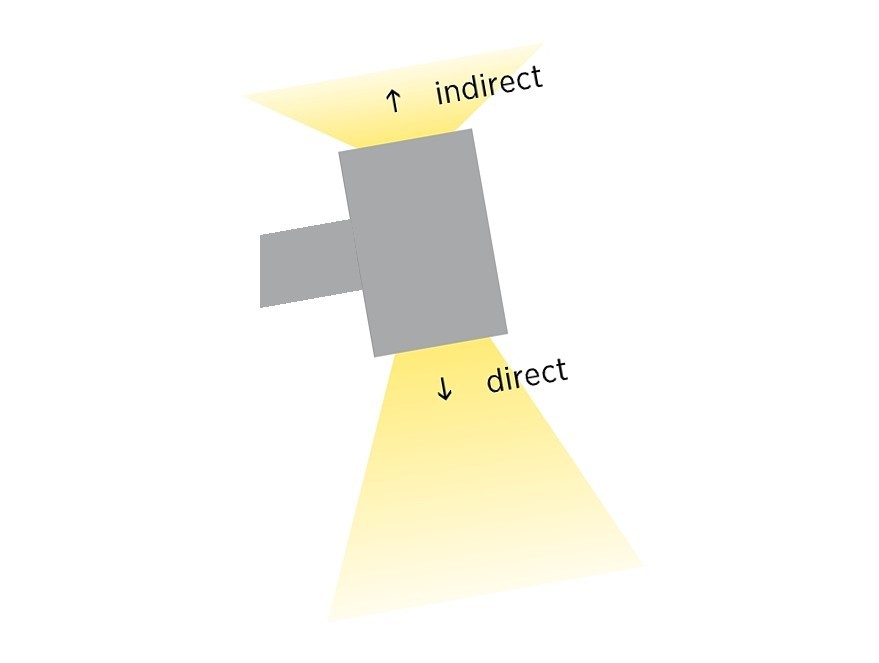

Distribuce světla: přímá, přímá + nepřímá
Index barevného podání: > 80, > 90

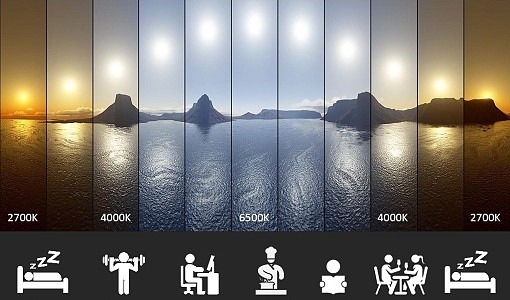

Teplota chromatičnosti: 3 000 K, 4 000 K nebo 5 000 K

VARIANTY

Označení
svítidla
Světelný tok
LED
Příkon
svítidla
Měrný
výkon1
Životnost
L80B502
Hmotnost
netto
Max. počet na
jistič B10
Max. počet na
jistič B13
SERVAL 60 1k6 840 ... ... 1 620 lm 11 W 141 lm/W > 100 000 hod. 2,1 kg 21 ks 27 ks
SERVAL 60 2k0 840 ... ... 2 000 lm 13 W 154 lm/W > 100 000 hod. 2,1 kg 21 ks 27 ks
SERVAL 60 2k4 840 ... ... 2 380 lm 15 W 159 lm/W > 100 000 hod. 2,1 kg 21 ks 27 ks
SERVAL 60 2k7 840 ... ... 2 740 lm 18 W 152 lm/W > 100 000 hod. 2,1 kg 21 ks 27 ks
SERVAL 60 3k1 840 ... ... 3 100 lm 21 W 148 lm/W > 100 000 hod. 2,1 kg 18 ks 25 ks
SERVAL 60 3k4 840 ... ... 3 440 lm 24 W 143 lm/W > 100 000 hod. 2,1 kg 18 ks 25 ks
SERVAL 60 3k8 840 ... ... 3 780 lm 27 W 140 lm/W > 90 000 hod. 2,1 kg 18 ks 25 ks
SERVAL 60 4k1 840 ... ... 4 296 lm 30 W 137 lm/W > 90 000 hod. 2,1 kg 18 ks 25 ks
SERVAL 60 4k4 840 ... ... 4 430 lm 33 W 134 lm/W > 80 000 hod. 2,1 kg 18 ks 25 ks
SERVAL 90 2k4 840 ... ... 2 430 lm 15 W 162 lm/W > 100 000 hod. 2,7 kg 21 ks 27 ks
SERVAL 90 3k0 840 ... ... 3 000 lm 19 W 158 lm/W > 100 000 hod. 2,7 kg 21 ks 27 ks
SERVAL 90 3k6 840 ... ... 3 570 lm 23 W 155 lm/W > 100 000 hod. 2,7 kg 21 ks 27 ks
SERVAL 90 4k1 840 ... ... 4 110 lm 27 W 152 lm/W > 100 000 hod. 2,7 kg 21 ks 27 ks
SERVAL 90 4k7 840 ... ... 4 650 lm 31 W 150 lm/W > 100 000 hod. 2,7 kg 18 ks 25 ks
SERVAL 90 5k2 840 ... ... 5 160 lm 36 W 143 lm/W > 100 000 hod. 2,7 kg 18 ks 25 ks
SERVAL 90 5k7 840 ... ... 5 670 lm 40 W 142 lm/W > 100 000 hod. 2,7 kg 18 ks 25 ks
SERVAL 90 6k2 840 ... ... 6 180 lm 40 W 142 lm/W > 90 000 hod. 2,7 kg 18 ks 25 ks

1 měrný výkon světelného zdroje včetně ztrát na napáječi.

2 kalkulováno pro teplotu okolí 35 °C (při zvýšené teplotě lze očekávat větší degradaci světelného toku a sníženou životnost).

SERVAL
SERVAL
  • bez značení - přímá distribuce světelných paprsků, I - přímá i nepřímá distribuce paprsků
  • základní délka svítidla: 60 nebo 90 cm
  • výkon světelného zdroje v lm
  • barevné podání: 8 (Ra > 80) nebo 9 (Ra > 90) a teplota chromatičnosti: 30 (3 000 K), 40 (4 000 K) nebo 50 (5 000 K)
  • možnost regulace: bez značení - bez možnosti regulace; DALI- možnost stmívat pomocí DALI protokolu
  • možnost nouzového provozu: bez značení - bez přídavného akumulátoru; M1 nebo M3 - přídavný akumulátor pro nouzový provoz s dobou autonomnosti nebo 3 hodiny

Příklad: SERVAL 90 4k4 840 DALI

Fotometrie

Rozměry

SERVAL

Energetický štítek
