FOSA

FOSA Český výrobek

Interiérové LED svítidlo do minerálního podhledu M600. Pomocí pružin, které mohou být dodány jako příslušenství, lze svítidlo usadit i do plného sádrokartonu. Určené pro osvětlení veškerých interiérových prostor. Inovativní bezrámečkový design. Ze strany podhledu je tedy vidět pouze difuzor. Určeno pro aplikace s nejpřísnějším požadavkem na nízký činitel oslnění. Možnost volby teploty chromatičnosti (3 000 K, 4 000 K nebo 5 000 K) a indexu barevného podání > 80 nebo > 90.

Systémová účinnost: až 187 lm/W

Záruční doba: až 72 měsíců


Kategorie: Svítidlo je vhodné pro:
Použitý napáječ:

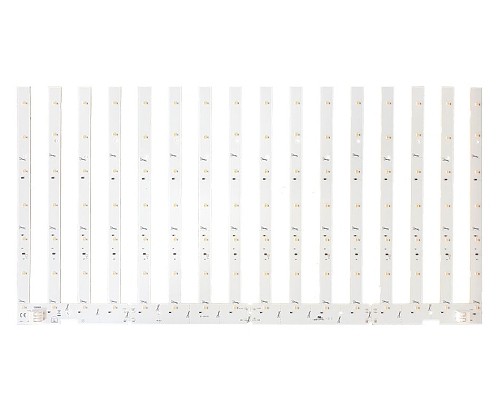

Použité led:
AC/DC 230 V
LED
SELV
IP40/20
Montáž do podhledu
Třída ochrany II
Pro teplotu okolí od +5 do +35 °C
Svítidlo v souladu s ČSN EN normami
V souladu se směrnicí 2011/65/EU

TECHNICKÁ CHARAKTERISTIKA

Materiál tělesa: práškově lakovaný hliníkový a ocelový plech barvou RAL 9010 mat
Světelný zdroj: LED
Napájecí napětí: 230 V AC/DC
Třída ochrany: I (II na objednávku)
Krytí elektrické části: IP20 (IP 40 na objednávku)
Krytí optické části: IP40
Způsob připojení: konektorem
Možnost regulace: DALI/DSI (+ funkce koridor)
Možnost nouzového provozu: ano, na objednávku
Způsob montáže: položením do podhledu M600 nebo vestavením do sádrokartonu

SVĚTELNÁ CHARAKTERISTIKA

Difuzor: opalizovaný mikropyramid
Distribuce světla: přímá
Index barevného podání: > 80, > 90 (Ra > 90 - min. obj. množství 20 ks)
Teplota chromatičnosti: 3 000 K, 4 000 K nebo 5 000 K

VARIANTY

Označení
svítidla
Světelný tok
LED1
Příkon
svítidla
Měrný
výkon2
Životnost
L80B503
Hmotnost
netto
Počet na
jistič B10
Počet na
jistič B13
FOSA 3k4 830 ... ... 3 378 lm 20 W 166 lm/W > 100 000 hod. 3,8 kg 14 ks 19 ks
FOSA 4k0 830 ... ... 4 003 lm 25 W 162 lm/W > 100 000 hod. 3,8 kg 14 ks 19 ks
FOSA 4k3 830 ... ... 4 313 lm 27 W 161 lm/W > 100 000 hod. 3,8 kg 14 ks 19 ks
FOSA 4k6 830 ... ... 4 620 lm 29 W 160 lm/W > 100 000 hod. 3,8 kg 14 ks 19 ks
FOSA 5k3 830 ... ... 5 304 lm 33 W 159 lm/W > 90 000 hod. 3,8 kg 14 ks 19 ks
FOSA 5k6 830 ... ... 5 604 lm 35 W 158 lm/W > 90 000 hod. 3,8 kg 8 ks 12 ks
FOSA 5k9 830 ... ... 5 902 lm 38 W 157 lm/W > 80 000 hod. 3,8 kg 8 ks 12 ks
FOSA 6k2 830 ... ... 6 196 lm 40 W 155 lm/W > 80 000 hod. 3,8 kg 8 ks 12 ks
FOSA 6k8 830 ... ... 6 849 lm 44 W 155 lm/W > 80 000 hod. 3,8 kg 8 ks 12 ks
FOSA 3k8 840 ... ... 3 770 lm 20 W 185 lm/W > 100 000 hod. 3,8 kg 14 ks 19 ks
FOSA 4k5 840 ... ... 4 469 lm 25 W 181 lm/W > 100 000 hod. 3,8 kg 14 ks 19 ks
FOSA 4k8 840 ... ... 4 814 lm 27 W 179 lm/W > 100 000 hod. 3,8 kg 14 ks 19 ks
FOSA 5k2 840 ... ... 5 158 lm 29 W 178 lm/W > 100 000 hod. 3,8 kg 14 ks 19 ks
FOSA 5k9 840 ... ... 5 921 lm 33 W 178 lm/W > 90 000 hod. 3,8 kg 14 ks 19 ks
FOSA 6k3 840 ... ... 6 256 lm 35 W 176 lm/W > 90 000 hod. 3,8 kg 8 ks 12 ks
FOSA 6k6 840 ... ... 6 588 lm 38 W 175 lm/W > 80 000 hod. 3,8 kg 8 ks 12 ks
FOSA 6k9 840 ... ... 6 917 lm 40 W 173 lm/W > 80 000 hod. 3,8 kg 8 ks 12 ks
FOSA 7k6 840 ... ... 7 645 lm 44 W 173 lm/W > 80 000 hod. 3,8 kg 8 ks 12 ks
FOSA 3k8 850 ... ... 3 823 lm 20 W 187 lm/W > 100 000 hod. 3,8 kg 14 ks 19 ks
FOSA 4k5 850 ... ... 4 531 lm 25 W 184 lm/W > 100 000 hod. 3,8 kg 14 ks 19 ks
FOSA 4k9 850 ... ... 4 881 lm 27 W 182 lm/W > 100 000 hod. 3,8 kg 14 ks 19 ks
FOSA 5k2 850 ... ... 5 229 lm 29 W 180 lm/W > 100 000 hod. 3,8 kg 14 ks 19 ks
FOSA 6k0 850 ... ... 6 003 lm 33 W 180 lm/W > 90 000 hod. 3,8 kg 14 ks 19 ks
FOSA 6k3 850 ... ... 6 343 lm 35 W 179 lm/W > 90 000 hod. 3,8 kg 8 ks 12 ks
FOSA 6k7 850 ... ... 6 679 lm 38 W 177 lm/W > 80 000 hod. 3,8 kg 8 ks 12 ks
FOSA 7k0 850 ... ... 7 013 lm 40 W 176 lm/W > 80 000 hod. 3,8 kg 8 ks 12 ks
FOSA 7k8 850 ... ... 7 751 lm 44 W 175 lm/W > 80 000 hod. 3,8 kg 8 ks 12 ks

1 Při Ra > 90 je redukce světelného toku při všech teplotách chromatičnosti o 15% nižší.

2 měrný výkon světelného zdroje včetně ztrát na napáječi.

3 kalkulováno pro teplotu okolí do 30 °C (při zvýšené teplotě lze očekávat větší degradaci světelného toku a sníženou životnost).

FOSA
FOSA
  • výkon světelného zdroje v lm
  • barevné podání: 8 (Ra > 80) nebo 9 (Ra > 90) a teplota chromatičnosti: 30 (3 000 K), 40 (4 000 K) nebo 50 (5 000 K)
  • regulace: bez značení - bez možnosti regulace; DALI/DSI - možnost stmívat pomocí DALI/DSI nebo s funkcí koridor
  • možnost nouzového provozu: bez značení - bez přídavného akumulátoru; M1 nebo M3 - přídavný akumulátor pro nouzový provoz s dobou autonomností nebo 3 hodiny

Příklad: FOSA 3k8 840 DALI/DSI M1

Fotometrie

Rozměry

FOSA

Energetický štítek

FOSA
