MANUL ECO

MANUL ECO Český výrobek

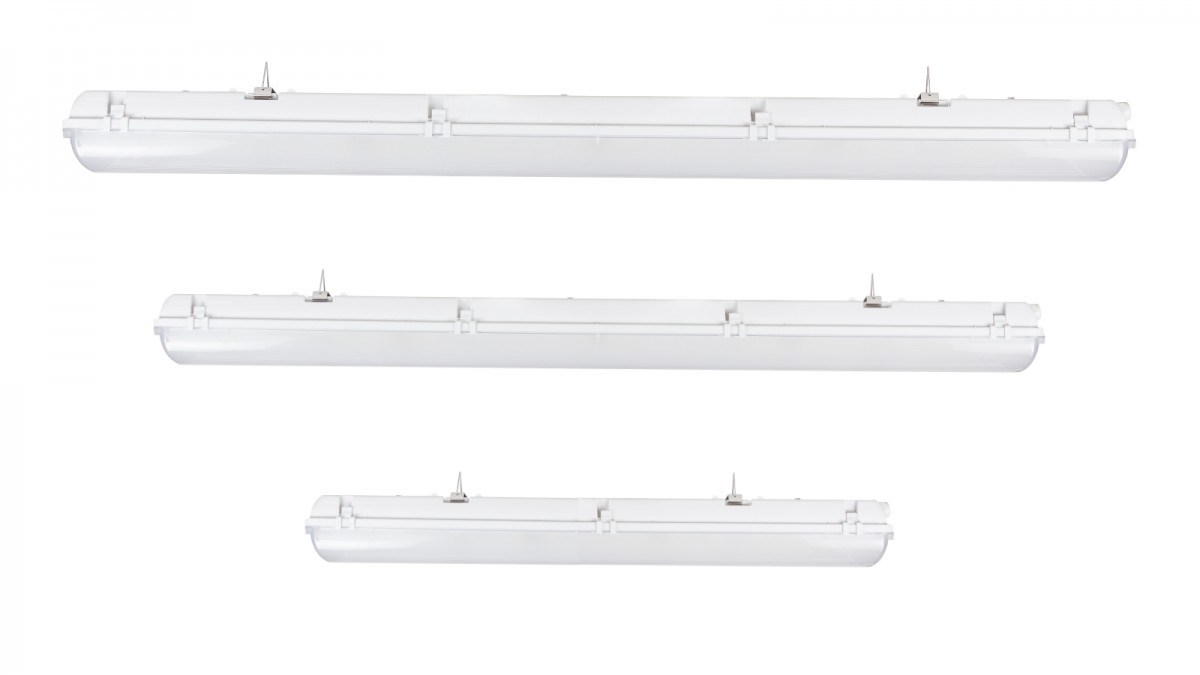

V prachotěsném průmyslovém svítidle jsou použity LED moduly výrobce TCI, které jsou osazeny na hliníkovém chladiči. Saténový difuzor speciálně vyvinutý pro LED technologii zajišťuje výbornou účinnost svítidla - 94%. Budicí proud jednotlivých diod garantuje velmi malý pokles světelného toku po celou dobu životnosti svítidla, která je při teplotě okolí 30 °C až 80 000 hodin. U tohoto svítidla je garantována možnost výměny LED modulů v budoucnosti i kompatibilita s moduly jiného výrobce, např. TCI.

Systémová účinnost: až 150 lm/W

Záruční doba: až 60 měsíců


Kategorie: Svítidlo je vhodné pro:
Použitý napáječ:
Použité led:
AC/DC 230 V
LED
IP66
IK08
Montáž přisazením
Montáž zavěšením
Pro teplotu okolí od -5 do +35 °C
Svítidlo v souladu s ČSN EN normami
V souladu se směrnicí 2011/65/EU

TECHNICKÁ CHARAKTERISTIKA

Materiál tělesa: vstřikovaný polykarbonát UV stabilní (IK 08)
Světelný zdroj: LED
Napájecí napětí: 230 V AC/DC
Třída ochrany: I
Krytí elektrické části: IP66
Krytí optické části: IP66
Způsob připojení: bezšroubovou svorkovnicí BJB nebo konektorem Gesis
Možnost regulace: DALI (+ funkce koridor)
Možnost nouzového provozu: ano, na objednávku
Způsob montáže: přisazením, popř. zavěšením
Příslušenství: konektor Gesis

SVĚTELNÁ CHARAKTERISTIKA

Difuzor: saténový opál (PC - IK08)
Distribuce světla: přímá
Index barevného podání: > 80
Teplota chromatičnosti: 4 000 K nebo 5 000 K

VARIANTY

Označení
svítidla
Světelný tok
LED
Příkon
svítidla
Měrný
výkon1
Životnost
L80B502
Hmotnost
netto
Max. počet na
jistič B10
Max. počet na
jistič B13
MANUL ECO 120 4k0 ... ... ... 4 040 lm 27 W 150 lm/W > 80 000 hod. 2,1 kg 27 ks 45 ks
MANUL ECO 120 4k6 ... ... ... 4 560 lm 31 W 147 lm/W > 80 000 hod. 2,1 kg 27 ks 45 ks
MANUL ECO 120 5k0 ... ... ... 5 040 lm 35 W 144 lm/W > 80 000 hod. 2,1 kg 27 ks 45 ks
MANUL ECO 120 5k5 ... ... ... 5 520 lm 39 W 142 lm/W > 80 000 hod. 2,1 kg 27 ks 45 ks
MANUL ECO 120 6k0 ... ... ... 5 960 lm 43 W 139 lm/W > 80 000 hod. 2,1 kg 27 ks 45 ks
MANUL ECO 150 5k1 ... ... ... 5 050 lm 34 W 149 lm/W > 80 000 hod. 2,6 kg 27 ks 45 ks
MANUL ECO 150 5k7 ... ... ... 5 700 lm 39 W 146 lm/W > 80 000 hod. 2,6 kg 27 ks 45 ks
MANUL ECO 150 6k9 ... ... ... 6 900 lm 49 W 141 lm/W > 80 000 hod. 2,6 kg 27 ks 45 ks
MANUL ECO 150 7k5 ... ... ... 7 450 lm 53 W 141 lm/W > 80 000 hod. 2,6 kg 27 ks 45 ks
MANUL ECO 150 8k0 ... ... ... 8 000 lm 59 W 136 lm/W > 80 000 hod. 2,6 kg 27 ks 45 ks

1 měrný výkon světelného zdroje včetně ztrát na napáječi.

2 kalkulováno pro teplotu okolí 35 °C (při zvýšené teplotě lze očekávat větší degradaci světelného toku a sníženou životnost).

MANUL ECO
MANUL ECO
  • délka svítidla: 120 nebo 150 cm
  • výkon světelného zdroje v lm
  • barevné podání: 8 (Ra > 80) a teplota chromatičnosti: 40 (4 000 K) nebo 50 (5 000 K)
  • regulace: bez značení - bez možnosti regulace; DALI - možnost stmívat pomocí DALI nebo s funkcí koridor
  • možnost nouzového provozu: bez značení - bez přídavného akumulátoru; M1 nebo M3 - přídavný akumulátor pro nouzový provoz s dobou autonomností nebo 3 hodiny

Příklad: MANUL ECO 120 6k0 840

Rozměry

MANUL ECO

Energetický štítek

MANUL ECO
